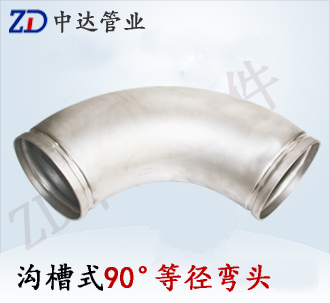

不銹鋼溝槽式管件 薄壁溝槽管件

【 不銹鋼溝槽式管件的詳細參數 】： 產品名稱 product name 不銹鋼溝槽式管件 產品型號 product model ZDGCS 公稱通徑 nominal diameter DN15-DN1000 壓力環境 Pressure environment 低壓,常壓,高壓 材 質

  • 產品名稱：
    不銹鋼溝槽式管件 薄壁溝槽管件
  • 執行標準：
    國標
  • 材 質：
    不銹鋼
  • 用途范圍：
    造紙、造船、石油、化工、電力、天然氣、污水、建筑等
  • 客服熱線：0577-86938979

生產廠家：溫州市中達閥門管件有限公司

  1. 健康、安全、穩定
  2. 全國支持售后到家服務

服務：本商品全國聯保，并提供免費售后上門服務。

【不銹鋼溝槽式管件的詳細參數】：薄壁溝槽管件
產品名稱    product name 不銹鋼溝槽式管件
產品型號     product model ZDGCS
   公稱通徑    nominal diameter DN15-DN1000
           壓力環境     Pressure environment 低壓,常壓,高壓
材       質     material quality WCB,304,304L,316L,321H,310S,C4鋼
          工作溫度      working temperature 低溫,常溫,高溫
         執行標準       executive standard  GB/T
連接方式         attended mode 溝槽式
驅動方式    Driving method 手動

【不銹鋼溝槽式管件的特點】：

溝槽管件連接技術也稱卡箍連接技術，已成為當前液體、氣體管道連接的推技術，盡管這項技術在國內的開發時間晚于國外，但由于其技術的先進性，很快被國內市場所接收。從1998年開始研制開發，經過短短幾年的開發和應用，已逐漸取代了法蘭和焊接的兩種傳統管道連接方式。不但技術上更顯成熟， 市場也普遍認可，而且得到了國家法規政策的積引導。
溝槽管件連接技術的應用，使復雜的管道連接工序變得簡單、快捷、方便。使管道連接技術向前邁了大步。

【不銹鋼溝槽式管件鋼管外徑連接尺寸】：



表1  不銹鋼溝槽式管材規格表（毫米）
公稱尺寸DN 管子外Dw 外徑允許偏差 壁厚T 管 長
125 133 ±0.4%Dw 2.5 6000mm
150 159 2.5
200 219.1 3.0
250 273.1 4.0

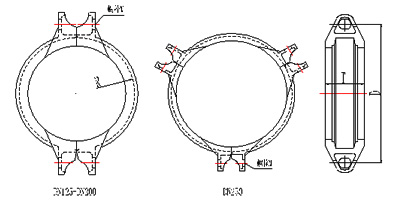

【不銹鋼溝槽式管件卡箍連接尺寸】：


表2 卡箍的結構和基本尺寸表（毫米）

公稱尺DN 管子外Dw 螺紋孔中心距 D T R 螺栓規格
125 133 189 51 77 M12
150 159 223 51 90 M16
200 219.1 300 60 120.5 M20
250 273.1

--

 62 147 M20


【不銹鋼溝槽式管件的優點】：

1、快捷 采取溝槽卡箍接洽和相應的管件安置管路，動工中不用要焊，不用要二次鍍鋅、二次安置。升高了安置速率。
2、輕便 卡箍接洽重量輕、螺栓數目少、安置方便，不用要格外技能。
3、可靠 科學公道的機關策畫，奇特的C型橡膠密封圈、實現三重密封，擔保了連結密封的可靠性。
4、平安 用溝槽式卡箍接洽及相應的管件安置動工，只需機械組裝，無須焊接，沒有明火，因此，沒有焊渣 混濁管路，可確保工地平安，對禁火情況條件下的動工，尢為適宜。
5、經濟 由于安置快捷、無須格外技能，安置返修率低，因而綜合安置工本較法蘭可減省30-50%。
6、占用空間小 溝槽式卡箍接洽連結所占空間約為法蘭的70%，并且由于緊固螺栓數目少且無對象性，格外實用空間狹窄情況條件下的動工。
7、維護簡略 平安可靠的產物格量，只要安置妥貼，管路都是次試壓及格，平安運行，平常無須維護，零配件數十年無須調換。
8、實用管材普遍 溝槽式卡箍接洽可以用來連結百般無縫鋼管、鍍鋅鋼管、焊接鋼管、不銹鋼管、銅管等金屬管材。
9、可實現管路的柔性連結 柔性溝槽式卡箍接洽連結的管路呈柔性體系，能吸取管子因溫度改變發生的長度位移，容許管子有必定偏移角度.

【不銹鋼溝槽式的應用范圍】：

溝槽管件連接作為種先進的管道連接方式，即可以明設也可以埋設，即有鋼性接頭，也有柔性接頭。因此具有廣泛的適用范圍。

① 按系統分：可用于消防水系統、空調冷熱水系統、給水系統、石油化工管道系統、熱電及軍工管道系統、 污水處理管道系統等；

② 按管道材質分：可用于連接鋼管、銅管、不銹鋼管、襯塑鋼管、球墨鑄鐵管、厚壁塑料管及帶有鋼管接頭和法蘭接頭的軟管和閥件。
